第一種；直接使用提供的BSCMatrixx進行運行；

第二種；如果習慣使用cellranger，可以使用提供的FQ_BMKMANU_to_10X 模塊將BMKMANU DG1000的數據轉換為10X格式直接使用cellranger分析

策略一

直接使用BSCMatrix進行分析

1、軟件依賴與安裝

1).Python: 3.8及以上，需要安裝模塊: plotly lz4 numpy Cython h5py scipy pandas pytables sklearn

2).R: 4.0及以上，需要安裝包: Seurat dplyr tibble ggplot2 plotly htmlwidgets kableExtra htmltools shiny knitr rmarkdown optparse

3).Cell Ranger: 7.0及以上

4).Seqkit (https://bioinf.shenwei.me/seqkit/download/)

依賴的軟件需要使用export添加到環境變量中，以實現流程的調用。

2、數據準備

1).測序數據，雙端FASTQ數據

2).參考基因組數據，基因組序列文件和gtf文件（配置文件使用的注釋文件需要包含gene和exon）

3、配置文件填寫

### Globle parameters

## data 測序數據

FQ1 /path/to/read_1.fastq

FQ2 /path/to/read_2.fastq

## Ref genome 參考基因組和gtf文件
FA /path/to/ref/file
GFF /path/to/gtf/file

## out put 輸出路徑以及輸出結果前綴

OUTDIR /path/to/result/dir/

PREFIX outfile-prefix

##other parameters 其它配置參數（期望細胞數、線程數目、內存上限100Gb，Nobam?設置為0代表不輸出bam，設置其它字符代表輸出）

EC 3000

Threads 8

RAM 100

Nobam? 1

ENV ###R和python解釋器路徑（可選，如果不提供，則放到環境變量中）

Rscript /path/to/R/bin/

PYTHON /path/to/python/bin/

4、流程運行

1).流程說明

流程分為4個步驟，功能如下：

1.1步驟1，運行fastq2BcUmiSC_v1.1，識別fastq數據中的barcode、umi

1.2步驟2，調用Cell Ranger程序，獲取基因表達矩陣

1.3步驟3，運行QC，進行umap和tsne分析

1.4步驟4，運行WebReport，得到網頁版報告

2).流程參數

-c config.txt 配置文件

-s 步驟選擇，0為運行1-4所有步驟，也可選擇個別步驟單獨運行，多個步驟中間使用”,”分割。

3).參考命令

./BSCMatrix -c config.txt -s 0

./BSCMatrix -c config.txt -s 1,2,3,4

./BSCMatrix -c config.txt -s 1,2

5、結果說明

01.fastq2BcUmiSC ##步驟1運行結果目錄
├── prefix.bc_stat ##不同barcode統計
├── prefix.filter ##barcode 過濾信息
├── prefix.qual.stat ##Reads 統計
├── prefix.stat ##barcode檢測統計
└── prefix.umi ##Reads barcode umi信息

02.cellranger/ ##步驟2 運行結果目錄
├── bmk_10x_barcode.xls ## barcode對照表
├── data/ ##數據存放目錄
├── INDEX/ ##參考基因組索引文件夾
├── Log.out ##索引構建日志文件
├── R1.fq.gz ## R1端數據
├── R2.fq.gz ## R2 端數據
├── ReadID.xls ##ReadID 信息
└── prefix/ ##調用Cell Ranger 軟件分析結果目錄

03.cluster/ ## 步驟3 運行結果目錄
├── cluster.csv ##細胞聚類結果
├── marker_gene.csv ##marker gene
├── tsne_df.xls ##tsne聚類結果
├── tsne_files/ ##tsne html附錄文件
├── tsne.html ##tsne html 格式圖片
├── tsne.pdf ##tsne pdf格式圖片
├── umap_df.xls ##umap 聚類結果
├── umap_files/ ##umap html附錄文件
├── umap.html ##umap html格式圖片
└── umap.pdf ##umap pdf格式圖片

04.WebReport/ ##步驟4 運行結果目錄
├── 10x ##調用Cell Ranger程序執行的結果
└── bmk ##網頁報告

##############BSCMatrix 環境依賴######################################

1、conda 安裝

#下載
wget https://repo.anaconda.com/miniconda/Miniconda3-py39_4.12.0-Linux-x86_64.sh

#下載完成之后運行（按提示安裝）
sh Miniconda3-py39_4.12.0-Linux-x86_64.sh

#安裝完成后執行以下命令
source ~/.bashrc

2、conda 環境配置

conda create -n (環境名) python=3.9

#激活創建的環境
conda activate (環境名)

#添加鏡像源
conda config –add channels https://mirrors.bfsu.edu.cn/anaconda/cloud/bioconda/
conda config –add channels https://mirrors.bfsu.edu.cn/anaconda/cloud/conda-forge/
conda config –add channels https://mirrors.bfsu.edu.cn/anaconda/pkgs/free/
conda config –add channels https://mirrors.bfsu.edu.cn/anaconda/pkgs/main/

#查看鏡像源
conda config –show-sources

3、安裝python模塊
pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple plotly
pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple lz4
pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple Cython
pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple h5py
pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple scipy
pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple tables
pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple sklearn
pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple pandas

4、安裝指定R版本（v4.2）
conda install -c conda-forge r-base=4.2

5、安裝R包
conda install -c conda-forge r-seurat=4.3.0
conda install -c conda-forge r-dplyr=1.1.0
conda install -c conda-forge r-tibble=3.1.8
conda install -c conda-forge r-plotly=4.10.1
conda install -c conda-forge r-htmlwidgets=1.6.1
conda install -c conda-forge r-kableextra=1.3.4
conda install -c conda-forge r-htmltools=0.5.4
conda install -c conda-forge r-shiny=1.7.4
conda install -c conda-forge r-knitr=1.42
conda install -c conda-forge r-rmarkdown=2.20
conda install -c conda-forge r-optparse=1.7.3

6、Cell Ranger安裝
#下載
wget -O cellranger-7.1.0.tar.gz “https://cf.10xgenomics.com/releases/cell-exp/cellranger-7.1.0.tar.gz?Expires=1675964753&Policy=eyJTdGF0ZW1lbnQiOlt7IlJlc291cmNlIjoiaHR0cHM6Ly9jZi4xMHhnZW5vbWljcy5jb20vcmVsZWFzZXMvY2VsbC1leHAvY2VsbHJhbmdlci03LjEuMC50YXIuZ3oiLCJDb25kaXRpb24iOnsiRGF0ZUxlc3NUaGFuIjp7IkFXUzpFcG9jaFRpbWUiOjE2NzU5NjQ3NTN9fX1dfQ__&Signature=IFr7ONDqEkZRR6QpU~A6719a9Mc2SD2tI1z6RrGldFFTCiY6Z7VR0x0Gr90jtvTUmYTJ2S0NyuK6SVmdeIZUCcbjz9elG1ImGx7AprTCRD3m~0se-xha2lFr87bEsbAa-7uoyW14wXRlj17b0oG9WomNvVSNNKJSzSSfCkqX3Ev9B82b~DMD-7-Hlb8lAsorv18R8y41T4UihIRdY-LE-I5Gk3fTodmBUjvSEuI3VEalsrVsrN5AdBDpwiCPqSiExODVM0RIsUDV158ceAYFiu5Y9wgbwQVOFMZGYI0d-6tO1VPo4RwwWl0X7c2q21im6BNSQrhQzoDv5cj5COesmQ__&Key-Pair-Id=APKAI7S6A5RYOXBWRPDA”

##下載完成之后解壓
tar -zxvf cellranger-7.1.0.tar.gz

##配置環境變量
echo “PATH=安裝路徑/cellranger/7.1.0/bin:$PATH” >~/.bashrc

7、安裝seqkit
conda install -c bioconda seqkit

策略二

使用FQ_BMKMANU_to_10X 對原始數據進行轉換，然后使用cellranger進行分析

#########################軟件說明#########################################
./dealFQ
Description:
Version:v1.0

Usage:
-r1 Read1 Fastq must be given #########R1端數據
-r2 Read2 Fastq must be given #########R2端數據
-o outdir optional [./] ########輸出路徑
-k keyword optional [bmk] #########關鍵字
-t threads optional [4] ##########線程數目
-h help document

Example:
dealFQ -r1 R1.fq.gz -r2 R2.fq.gz -o analysis -k bmk -t 8

#########################結果說明##########################################
├── 01.fastq2BcUmiSC
│?? ├── *.bc_stat ##不同barcode統計
│?? ├── *.filter ##barcode 過濾信息
│?? ├── *.qual.stat ##Reads 統計
│?? ├── *.stat ##barcode檢測統計
│?? └── *.umi ##Reads barcode umi信息
└── 02.data
├── bmk_10x_barcode.xls ## barcode對照表
├── data
│?? ├── *_S1_L001_R1_001.fastq.gz ##cellranger分析所需數據 （R1.fq.gz的硬鏈接）
│?? └── *_S1_L001_R2_001.fastq.gz ##cellranger分析所需數據（R2.fq.gz的硬鏈接）
├── R1.fq.gz
├── R2.fq.gz
└── ReadID.xls ##ReadID 信息

######################################
可以使用軟件dealFQ 將DG1000數據轉換成10x cellranger兼容數據，然后用cellranger進行下游分析，文件夾內02.data/data數據即是cellranger分析所需數據。

目前常見的捕獲單細胞技術方法有：微流控和微孔板法。本文通過基于微流控法的平臺-百創DG1000來精準捕獲細胞，并進行后續的逆轉錄、cDNA合成與擴增、文庫構建等實驗，從而獲得每個細胞的轉錄組信息。

1、芯片加樣

處理好的細胞懸液盡量在30min以內上機實驗，長時間放置，會導致細胞活性降低。按照一定的加樣順序，分別將細胞相、膠珠相（DG1000-3′ gel beads）、油相加入到芯片（圖1:左圖）對應孔中，然后將芯片放入到百創DG1000微液滴生成儀中（圖1:右圖），啟動開關。

圖1：百創C1000芯片結構（左圖）；百創DG1000微液滴生成儀（右圖）

2、形成GEMs

儀器運行后，通過控制流速的方法，使得在“Y型”接口處，一個膠珠會吸附單個細胞及逆轉錄預混液一起向右流動。到了“十字”接口處，它們與油相接觸后，每一個油滴中會包裹著一個膠珠與一個細胞，也就是“油包水”（GEMs）結構。

圖2：形成“油包水”的原理（左）；“油包水”（GEMs）結構示意圖（右）。

引物結構

• 百創DG1000-3′ gel beads（膠珠）上固定的引物由4部分組成 ：Read1、Cell Barcode、UMI、Poly(dT)VN。
• Read 1: 是一段已知的短核昔酸序列,主要用于后續的上機測序
• Cell Barcode：片段長度54bp，種類約為88萬種，一個膠珠對應于一個特異Cell Barcode序列。
• UMI：在 mRNA反轉錄后，每一個mRNA隨機連上一個UMI，可以通過計數不同的UMI，最終確定mRNA的數量。
• Polv(dT)VN:與mRNA3’端的poly(A)結合,進行后續的逆轉錄反應

圖3：引物結構示意圖。

3、cDNA生成與擴增

GEMs形成后，細胞裂解釋放出mRNA；同時膠珠也會自動溶解，釋放出大量含有Barcode序列的引物，并利用引物末端的Ploy(dT)VN序列捕獲液滴中的mRNA，并在一個個GEM中獨立完成mRNA逆轉錄，產生帶有Barcode和UMI信息的cDNA。隨后“油包水”結構裂開，進行cDNA擴增。

將擴增得到的cDNA純化后，可用于后續構建測序文庫。由于每一個單細胞的cDNA文庫標記上了細胞條形碼（Barcode）。測序時，就把攜帶相同Barcode的序列視為來自同一個細胞，達到區分細胞的目的。

以上就是生成GEMs、mRNA逆轉錄、以及cDNA合成與擴增的全部內容。下期會具體介紹數據分析指標的意義。

單細胞平臺-百創DG1000

百創DG1000是基于微流控、油滴包裹和Barcode標記等技術來實現高通量的單細胞精準捕獲。除了儀器以外，百創DG1000還有配套的2×4的獨立芯片及配套試劑盒。

百創DG1000部分數據展示

人PBMC

大鼠PBMC

雞PBMC

鱉PBMC

黃顙魚PBMC

牡蠣PBMC

小鼠胚胎

某魚類食道

某植物細胞核

如果您對百創DG1000單細胞平臺感興趣，歡迎點擊下方按鈕聯系我們，我們將免費為您設計文章思路方案。

10月27日，昆明動物研究所基因組研究中心和北京百邁客生物科技有限公司（以下簡稱“百邁客”）宣布達成戰略合作，在昆明動物所舉辦了合作簽約儀式。由青島百創智能制造技術有限公司（以下簡稱“百創智造”）自主研發的單細胞實驗平臺百創DG1000正式投放至昆明動物所基因組研究中心，雙方本著平臺共享、經驗共享的原則達成后續深入合作。基因組研究中心主任王國棟研究員與百創智造副總裁劉敏及百邁客農學事業部總經理王淑英就單細胞未來發展方向及應用做了深入交流，并達成了重要戰略合作。此次合作將推動單細胞研究在動物領域的發展，讓單細胞技術能夠惠及更多的科研群體，同時也推動百邁客科研進步、技術革新。

昆明動物所生物多樣性基因組中心主任王國棟（右三），百創智造副總裁劉敏（正中），百邁客農學事業部總經理王淑英（左三）

百創智造副總裁劉敏對本項目進行介紹

百創智造副總裁劉敏表示：百創智造秉承“為生命科技研究提供更多可能”的理念，旨在創新開發儀器，芯片和試劑的同時，為實現生命科技核心儀器及配套試劑耗材的國產自主化貢獻力量。歷時3年潛心研發，于今年推出了單細胞實驗平臺百創DG1000和空間轉錄組芯片百創S1000,本次很榮幸能在昆明動物研究所投放DG1000儀器，希望在我們雙方共同合作下，助力科研工作者開啟時空轉錄組研究時代的同時,逐漸提升國產平臺在生物技術研究領域的核心價值。

百邁客農學事業部總經理王淑英表示：目前我們百創DG1000單細胞實驗平臺現已完成人、多種動植物和微生物等樣本的科研合作項目百余個，積累了豐富的項目經驗;本項目旨在將百邁客提供自主研發單細胞實驗儀器DG1000落戶昆明動物所基因組實驗中心，借助貴單位的實驗平臺共建單細胞實驗技術聯合實驗室，進一步提升百邁客自主研發平臺在時空組學研究領域的認可度，同時也希望能給貴單位的科研工作者提供更便捷高效的服務，最終實現互惠互利。

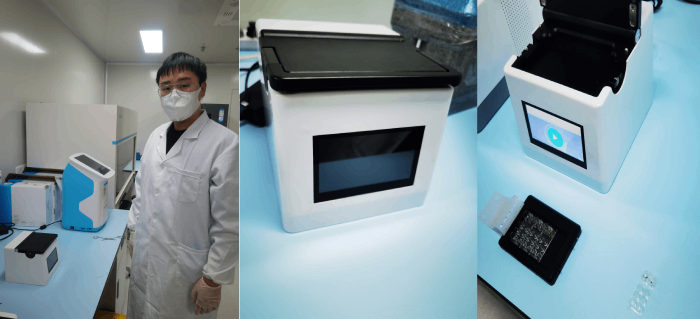

實驗人員安裝及開始測試百創DG1000儀器

百創DG1000儀器介紹

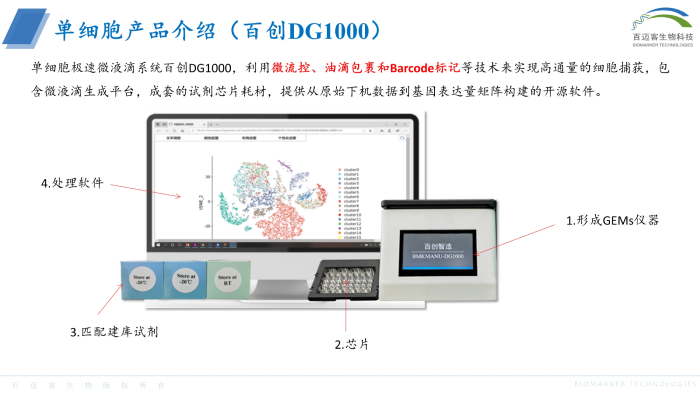

單細胞極速微液滴系統百創DG1000，利用微流控、油滴包裹和Barcode標記等技術來實現高通量的細胞捕獲，包含微液滴生成平臺，成套的試劑芯片耗材，提供從原始下機數據到基因表達量矩陣構建的開源軟件。

圖4 百創DG1000產品組成

百創DG1000技術流程

百創DG1000利用Droplet技術來實現高通量的細胞捕獲。能夠一次性分離、并標記500–10000個單細胞，從而獲得每個細胞的轉錄組信息。

細胞與膠珠分別從Y型流道出來后經過油相生成GEMs，僅在2 min內可生成15-20W皮升級微液滴。

圖5 百創DG1000技術流程圖

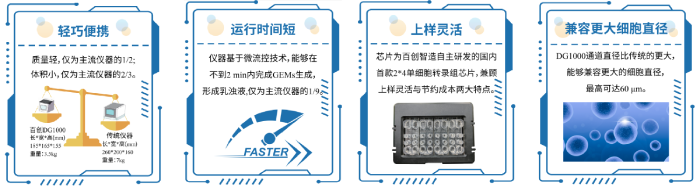

百創DG1000產品優勢

百邁客單細胞測序技術服務介紹

百邁客作為為數不多的同時擁有單細胞測序國內外雙平臺的公司，擁有豐富的單細胞空間多組學項目經驗。現已累計100+物種、制備200+種組織類型單細胞樣本。百邁客基于大量的動植物單細胞檢測技術經驗，已經建立成熟的單細胞懸液和植物單細胞核懸液制備體系，搭建了完善的分析流程。

百邁客開展的單細胞測序項目，不僅在醫學領域蓬勃發展，農學領域也迎頭趕上。項目經驗覆蓋人、鼠、畜牧類動物、水生動物、植物等，組織類型有分選的PBMC，肝、肺、胚胎、腸、耳蝸、皮膚、胃，植物的葉片、花、芽、根尖、幼果、幼莖等。無論簡單還是復雜的組織類型，百邁客都堅持創新、勇于挑戰、迎難而上！

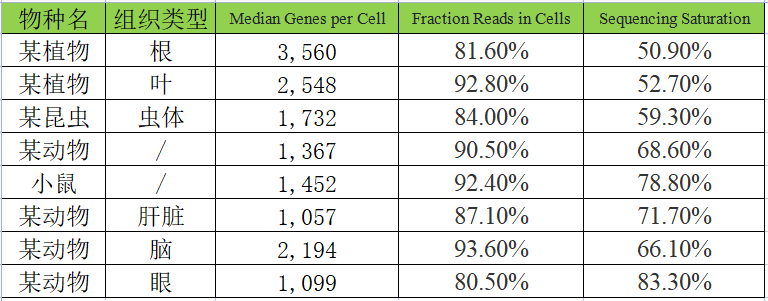

百邁客單細胞部分項目案例

（僅展示近期項目，更多詳情請點擊下方按鈕聯系我們獲?。?/p>

2022 CBIC第四屆細胞生物產業大會、第二屆中國生物醫藥創新合作大會于2022年7月28-29日在北京隆重舉行。青島百創智能制造技術有限公司（百創智造）受邀參會。百創智造劉敏副總裁以“把薪助火 || 百萬級單細胞、亞細胞級分辨率空間轉錄組”進行了主題演講，分別以單細胞測序助力靶藥研究、單細胞eQTL助力疾病醫療、時空組學指導臨床用藥等視角與眾多參會代表分享、探討了時空組學在精準醫療領域的研究進展與未來展望。

圖1 劉敏副總裁發表主題演講

圖2 劉敏副總裁和參會代表分享單細胞在醫療領域的研究進展

同時，劉敏副總裁也分享了百創智造助力時空組學向臨床醫療邁進的亞細胞級空間轉錄組芯片-百創S1000和單細胞微液滴平臺-百創DG1000。通過與來自全國各地參會代表的溝通和交流，參會代表對我們百創S1000可調節的亞細胞分辨率芯片和百創DG1000極快的單細胞微液滴系統產生了濃厚的興趣，并希望能夠進一步探討和合作。

會議期間，到訪我們展臺的代表絡繹不絕。通過本次會議，我們也對國內細胞生物研究在精準醫學的發展有了新的理解，對單細胞多組學在臨床應用有了更加明確的方向。這些也為我們日后的相關工作提出了指導意見。

圖3 參會代表了解百創S1000和百創DG1000

百創智造單細胞平臺及配套試劑

為了突破單細胞試劑耗材及儀器長期以來的國外技術壟斷，降低單細胞應用的成本，讓單細胞技術能夠惠及更多的科研群體，經過多年潛心研發，百創智造發布自主研發的極速單細胞微液滴系統-百創DG1000。百創DG1000是基于微流控、油滴包裹和Barcode標記等技術來實現高通量的細胞捕獲。除了儀器以外，百創DG1000還有配套的2×4的獨立芯片及配套試劑盒（圖4）。

圖4百創DG1000

百創DG1000技術特點：

PBMC重復性檢測：將相同的PBMC細胞懸液分3份，通過3個不同實驗人員，用3臺百創DG1000儀器，獨立進行單細胞測序，得到了幾乎一致的細胞聚類分群結果，證明百創DG1000具有很好的可重復性及穩定性（圖5）。

圖5 PBMC重復性測試數據

百創智造空間轉錄組芯片與配套試劑

為了打破空間測序市場被國外公司長期占據，以及改變主流商業化平臺的分辨率較低的的局面，經過多年的潛心研發，百創智造發布了基于微孔微珠的亞細胞級分辨率的空間轉錄芯片及配套試劑-百創S1000。該技術直接將空間組學分辨率從100μm（主流技術平臺）提高到~5μm的亞細胞水平，標志著全面邁入國產化的空間轉錄組亞細胞技術時代的到來（圖6）。

圖6 百創S1000

百創S1000技術特點：

大鼠胚胎亞細胞分辨率實測數據展示：與100μm分辨率（主流技術平臺）對比，高分辨率（~50μm）下HE染色組織形態學與spots聚類空間分布圖重合度更高，精準識別空間基因表達的異質性和組織區域的特異性（圖7）。

圖7：百創S1000胚胎亞細胞分辨率空間轉錄組檢測結果

掃碼觀看CBIC北京細胞生物醫藥產業大會報告視頻回放

如果您對我們的平臺感興趣，歡迎點擊下方聯系我們。
